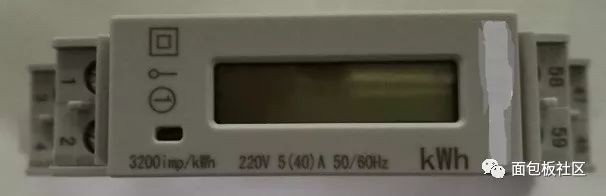

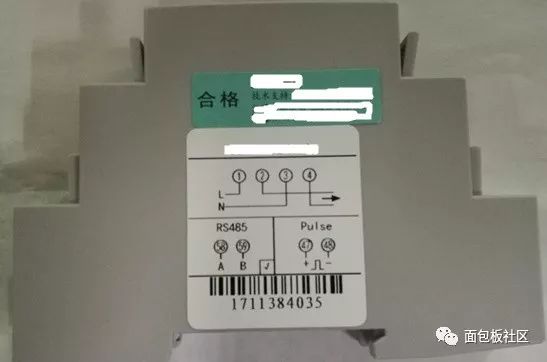

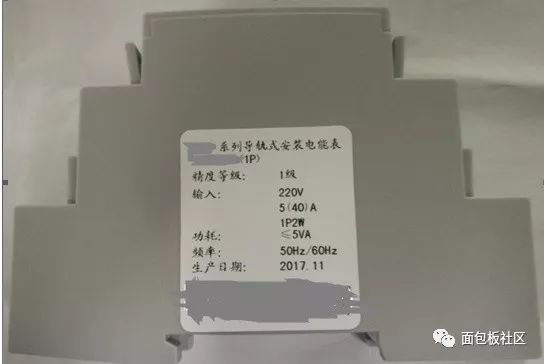

上面幾張為單相電表的外形結構，大小只有1P導軌大小，可以看出該表精度等級1級有功電能表，雙重絕緣防護，額定電壓220VAC，頻率50/60Hz，電表額定電路Ib 5A 最大電流Imax 40A，脈沖常數3200imp/KWh，也就是走1度電，上面的脈沖燈閃爍3200次。通信方式采用電表常規的RS485。接線端子1和2 為火線的進線和出線，3和4端子為零線的進線和出線。47和48為校表使用的脈沖輸出端子。58和59為RS485通信端子。
側面的蓋子通過卡扣連接，使用螺絲刀撬開，看到里面的電路板。里面電路板先對比較簡單。

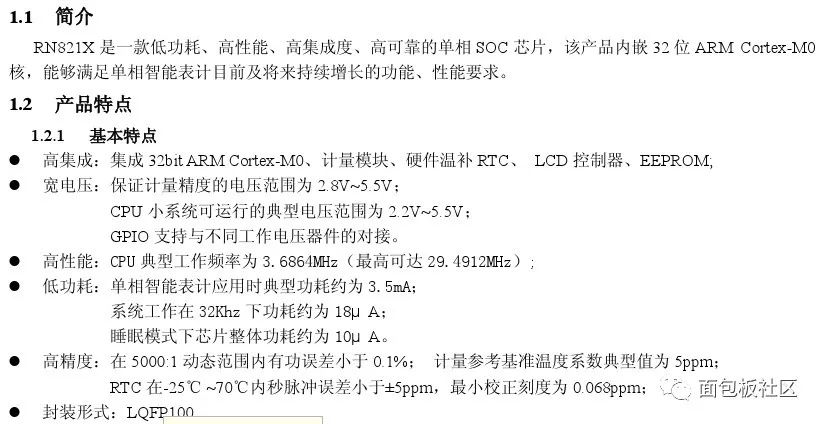

拆卸下電路板，看到底部電路，可以看到電路板表面涂有一層三防漆。首先是電能計量芯片，計量采樣銳能微計量芯片RN8211，該芯片是  集計量功能、液晶驅動和MCU的SOC芯片，只需要一顆芯片就可以完成一塊表的設計，目前電子式電能表基本都是采用這種方式。低成本，高可靠性。

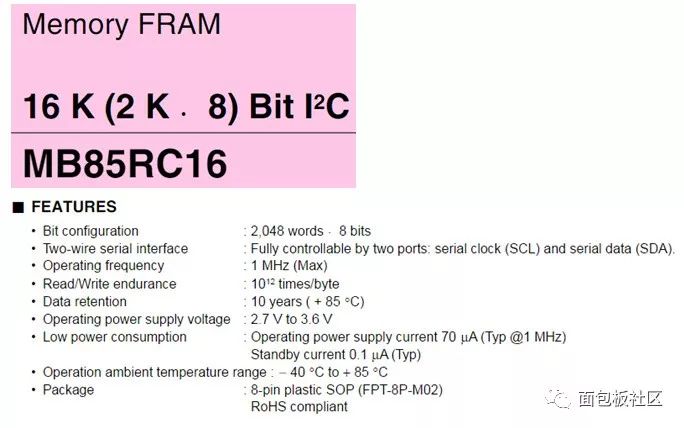

電壓采樣使用4個1206 43K電阻和1個1206   1K電阻串聯的，電流采樣使用上面火線進線端子的錳銅電阻采樣，接線端中間一段為錳銅。存儲部分配備了一塊富士通的鐵電存儲器，MB85RC16容量大小16K，為什么不是使用EEPROM，主要還是考慮到使用壽命上，電表存儲的數據是頻繁讀寫的。

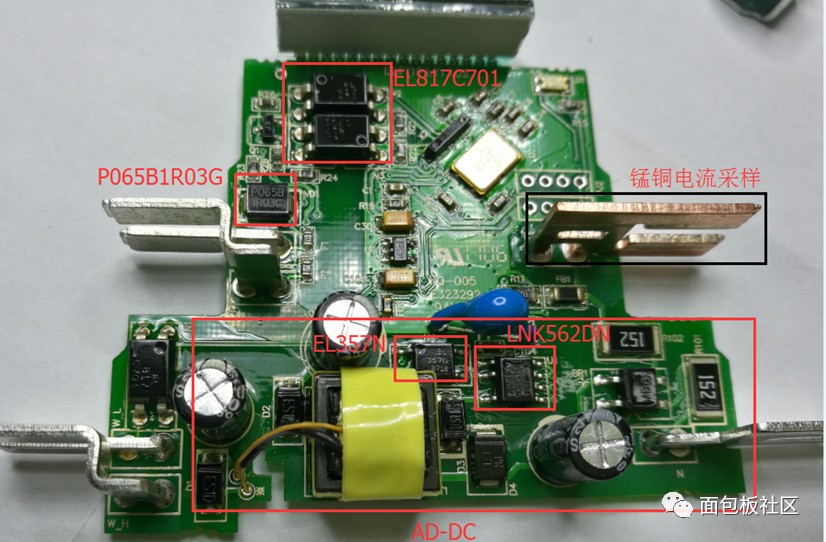

通信部分RS485芯片使用的是美信的MAX487ESA 工業級芯片，會用美信的芯片也是相當?shù)耐梁馈Ｔ赗S485接口保護上也是先對簡單，端口AB直接保護使用1顆TVS管 P065B1R03G，AB線路串接0603 10Ω保護電阻。不知道這個能夠過什么等級的測試。485電壓部分是使用一顆江蘇長電科技CJ78L05。看完底部電路，再看看頂部部分電路，頂部主要是AC-DC部分。

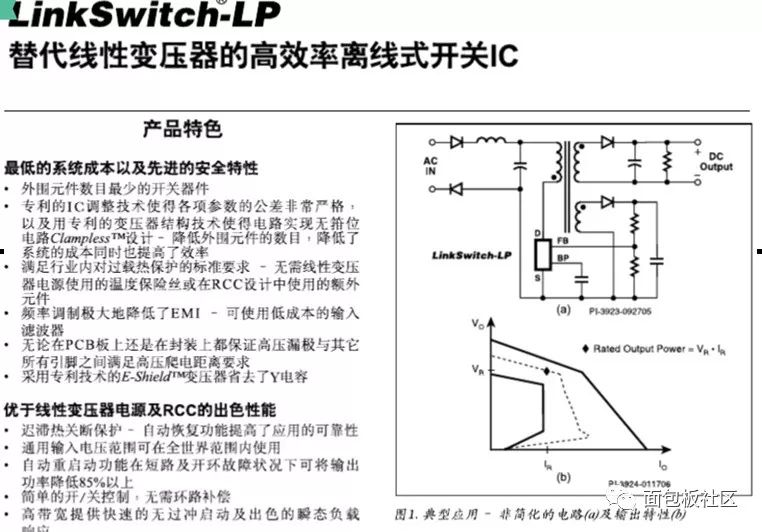

AC-DC使用PI的LNK562D芯片，電源采用的是431+光耦反饋的反激電源。

輸入電容使用SAMON 高壓2.2uF/400V電解電容，AC-DC電源輸入部分基本沒有保護，在L、N上只串接了1.5K電阻。未看到EMI器件，估計是考慮到結構大小，在實際使用過程中外部應該要加其他的防護設備。

總結：該導軌電能表整體結果設計小巧，結構巧妙，主要器件用料上使用大廠的器件，但是在電源AC-DC和通信RS485上的防護能力相對差了一些。
